F1矿机风扇测试仪使用说明

[复制链接]
查看4097 | 回复0 | 2022-12-26 10:26:31 | 显示全部楼层 |阅读模式
(此版本已经停止生产,新版本使用手册和购买方式,如下:)
F1 Pro风扇测试仪说明书(中文)
https://kuangji888.com/forum.php ... d=857&fromuid=1
(出处: 矿机维修网|算力板维修)

一.功能描述
F1风扇测试仪可以测试市场上大部分工作电压为DC12V的4线、6线PWM风扇。有风扇转速测试达标检测功能,检测结果会直接显示在屏幕上,方便直观的看到风扇转速是否达标。PWM分为两种模式:自动和手动模式,用户可任意切换测试模式。本机语言分为中文和英文两种,用户可自由切换,功能界面简洁,通俗易懂,极大提高了用户的工作效率。

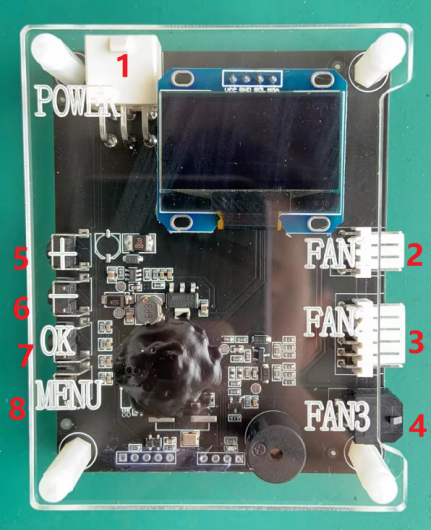

二.测试仪接口说明 1.png
接口部分:编号  说明1     电源接口,输入电压为DC12V;2     4针风扇插座(蚂蚁芯动等四线风扇);3     6针风扇插座(注意!只能用于神马);4     2*2,4针风扇插座(阿瓦隆); 按键部分:编号   说明5    “+”按键用于改变菜单选项或增加数值;6    “-”按键用于改变菜单选项或减小数值;7     “OK”按键用于保存设置好的参数(在每条数据修改后,都需要按“OK”进行保存;8    “MENU”按键用于打开菜单,对相关的参数设置和调整;

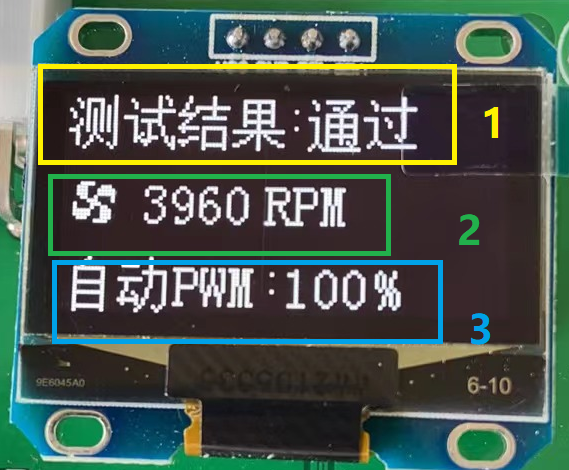

三.使用说明3.1用户界面 2.png 1.风扇接入后的测试结果(当前模式为“自动”时有效,“手动”模式将关闭测试结果);2.被测试风扇的实时转速;3.风扇转速调整,当PWM=100%时,风扇将全速运行,PWM=50%时,风扇以50%的速度运行,PWM=10%时,风扇会较低速转动;

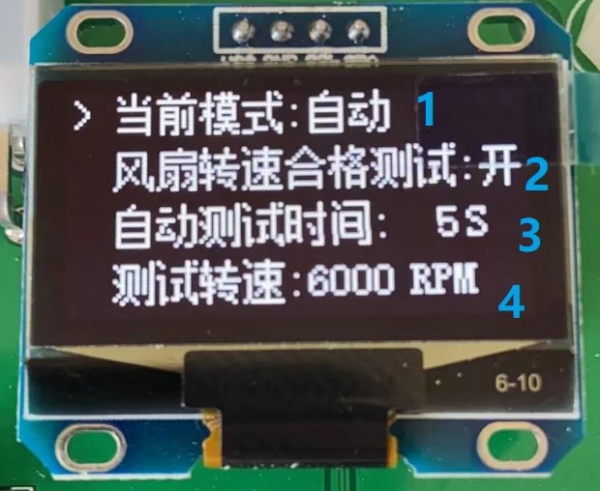

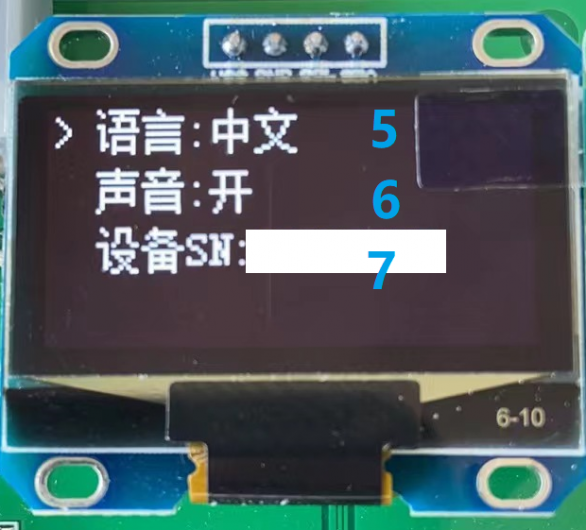

3.2菜单和功能讲解 11.jpg 3.png 在用户界面,短按一次“MENU”键进入菜单,按“+”或“-”键进行参数调整,调整后按“OK”键保存设置。进入菜单后,短按“MENU”键可切换选项,当选项在“设备SN:”时,再按一次“MENU”可以返回用户界面。 1.“当前模式”(风扇转速调整模式)有两个选项:自动和手动,自动模式可快速的对风扇转速进行阶段测试,手动模式的PWM调节范围是从10-100%,适合驱动非常规风扇(芯动的部分风扇减少PWM的时候是增加转速,调大PWM的时候是减小转速)。需要注意的是,切换成手动模式后,风扇转速合格测试功能会被关闭。 2.“风扇转速合格测试”此选项在自动测试模式下有效,开启后会在设置的自动测试时间范围内对被检测风扇转速进行采样对比,在到达测试时间时如果风扇转速低于用户设置的测试转速,则不合格,喇叭连续鸣两次,用户界面的“测试结果”显示为“失败”,如果接入的风扇转速和启动时间达到用户设置的参数,则合格,喇叭短鸣一次,用户界面的“测试结果”显示为“通过”。 3.“自动测试时间”意思是一只风扇通电后,从0RPM到6000RPM所需要的时间,不同尺寸的风扇,所需要时间也不同,可根据实际情况对时间进行调整(调整的单位是秒),设置一个合理的测试时间,可以有效提高风扇测试的效率。 4.“测试转速”以Nidec12038(蚂蚁)风扇为例,一个合格的风扇转速应该在6000RPM或者6000RPM以上,我们就可以设置“测试转速”的参数为“6000”,在此选项中,可以长按“+”或“-”两个按键进行参数快速调整。 5.“语言”设备显示的文本有两种语言,分别是中文和英文。 6.“声音”当参数为“开”时,用户按下按键会有对应的提示音出现,风扇测试结果也会有提示音。当参数为“关”时,整个设备为静音模式。 7.“设备SN”测试仪的出厂序列号,对用户而言,无意义。

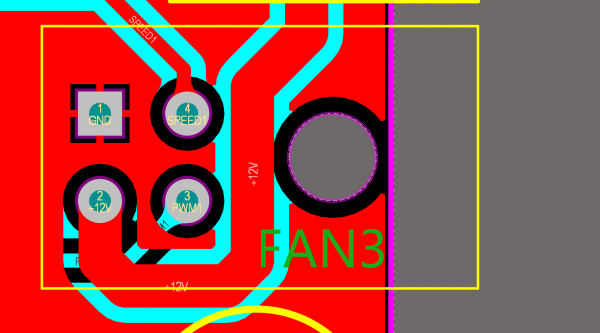

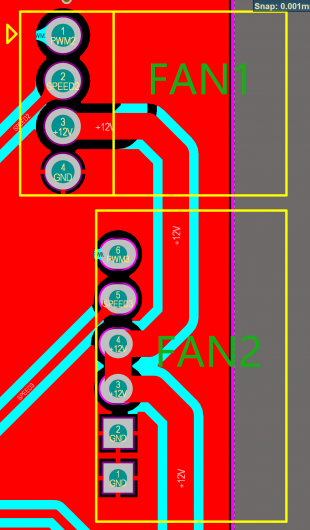

其他说明 风扇插座引脚定义: 6.png 8.png
获取电子版使用手册请下载附件购买请扫描微信二维码
微信图片_20230714173715.jpg a.jpg c.png












F1风扇测试仪说明书(网站用.pdf

1.11 MB, 下载次数: 12, 下载积分: 体力 5
