蚂蚁S19维修指导

显示全部楼层 · 2020-8-5 17:33:22

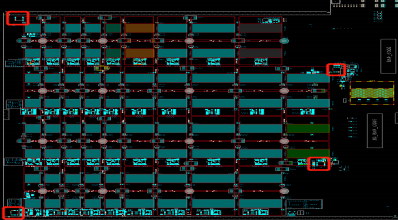

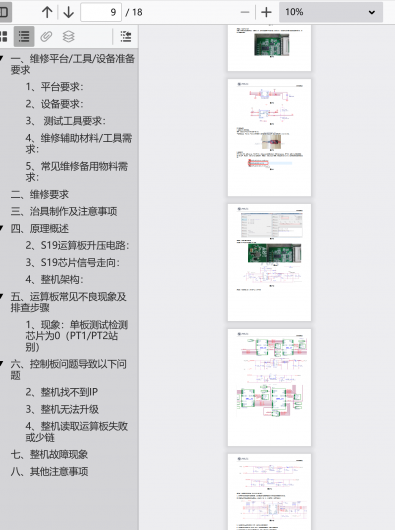

本手册包括了以下内容：
一、维修平台/工具/设备准备要求
二、维修要求
三、治具制作及注意事项
四、原理概述
五、运算板常见不良现象及排查步骤
六、控制板问题导致以下问题
七、整机故障现象
八、其他注意事项

1、平台要求：静电皮维修工作台（工作台需接地），防静电手环及接地。2、设备要求：恒温烙铁（350 度-380 度），尖头烙铁头用于焊贴片电阻电容等小贴片；热风枪、BGA 返修台用于芯片/BGA 拆卸焊接；万用表，加焊钢针且套上热缩套管，方便测量（推荐福禄克）；示波器（推荐安捷伦）、网线（要求：连 Internet、网络稳定）3、测试工具要求：APW12 电源（APW12_12V-15V_V1.2 及电源转接线（自己制作:电源正负极使用粗铜线连接电源和算力板，建议使用 4AWG，长度在 60cm 以内的铜线,），用于运算板供电使用；使用 V2.2010 控制板的测试冶具。测试治具的电源正负极需要安装放电电阻，建议使用 25 欧姆，100W 以上的水泥电阻。4、维修辅助材料/工具需求：锡膏千柱 M705、助焊剂、洗板水加无水酒精；洗板水用于清理维修后助焊残留物；导热凝胶（规格：Fujipoly SPG-30B）用于维修后涂抹在芯片表面上；植球钢网、吸锡线、锡球（球径建议 0.4mm）；更换新的芯片时，需要把芯片引脚值锡后再焊接到运算板，芯片表面均匀涂抹导热凝胶后再锁大散热片。
