S19Kpro维修指导手册

S19Kpro维修指导

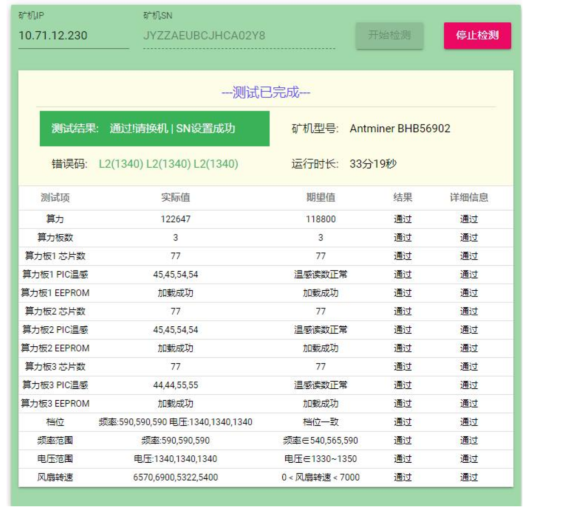

1、BHB56902 运算板工作结构：
运算板由 77 颗 BM1366BS 芯片组成，分为 11 组（域），每组由 7 颗 IC 组成；
BHB56902 运算板所用的 BM1366 芯片工作域电压为 1.15V 左右；
第 10，11 组（共 2 组）由升压电路 U178 输出的 19V 给 MP2019 供电，由 MP2019 U166,U163 提供给
LDO 供电，使这 2 个域的 LDO 输出 1.2V 和 0.8V（如图 4-5 原理图），其余域 LDO 的供电是上一域电压
输入，使其输出 1.2V 和 0.8V（如图 4-6 原理图）
