芯动阿拉丁系列便携测试治具说明书 一、功能说明 本治具可脱离电脑，单独进行算力板和数字电源的测试。算力板测试支持机型芯动T1、T2TS、T2TH、T2TZ，阿拉丁L1、L2HF、L2HU、L2SU、L2HL。电源测试支持芯动所有系列数字电源。在不下架，不拆机的情况下即可检查判断机器的算力板和电源是否存在故障，且维修模式可精确定位算力板故障原因，极大提高了机器的维修和运维效率。

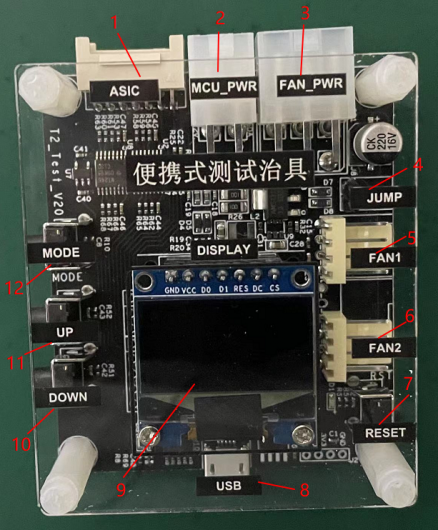

二、治具接口说明 1：算力板接口； 2：4Pin电源供电及电源通信接口； 3：6Pin风扇供电接口； 4：主板备用取电跳冒（当测试T1/L1时，治具需从风扇供电接口取电才短接跳冒，否则保持断开即可）； 5：4Pin风扇驱动接口1； 6：4/6Pin风扇驱动接口2； 7：治具复位按键； 8：USB通信接口（接PC串口115200波特率，可输出详细测试信息）； 9：简要测试信息显示屏； 10：向上功能按键； 11：向下功能按键； 12：调试模式功能按键；
三、使用说明

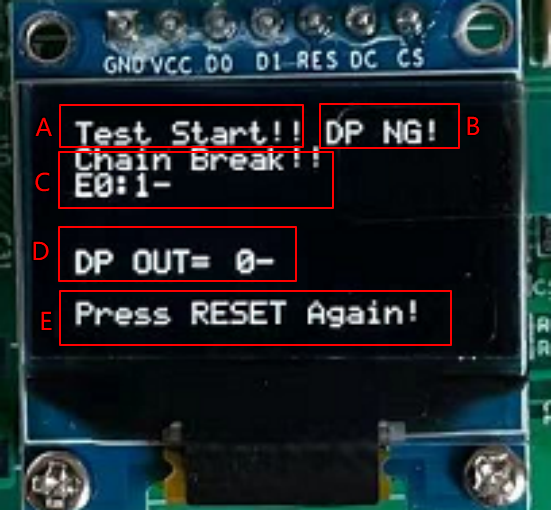

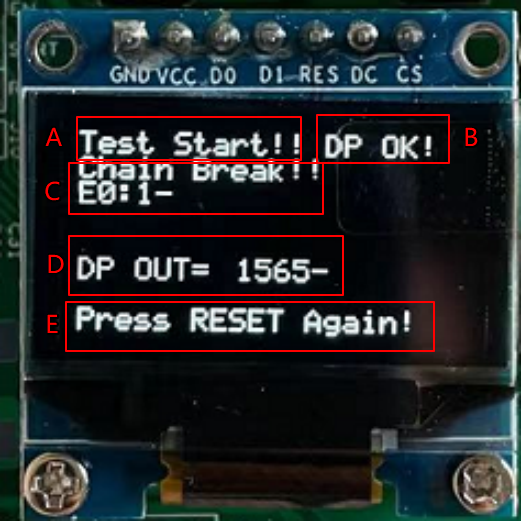

3.1 电源测试 1）电源快速测试 当仅测试数字电源时，只需将数字电源的4Pin供电线插入治具的接口2上，然后打开待测数字电源开关。等待约8秒，观察显示屏显示信息，即可判断待测电源是否正常。 显示区域内容说明： A：“Test Start！！” 测试开始提示 B：“DP NG！”“DP OK！”电源通信测试结果显示，NG-通信失败，OK-通信正常 C：“Chain Break！！ E0:1-”算力板测试结果显示区域。测电源时，可忽略。 D：“DP OUT= 0-”“DP OUT=1565-”电源输出电压值显示。分别代表0V和15.65V。 （B区域和D区域分别指示了电源的通信功能和电压输出功能） E：“Press RESET Again”测试结束提示，如需重复测试，按复位按键7即可。
2）电源深度测试 正常情况不会进入电源全流程测试模式，仅当上电前按住UP（11键）和DOWN（10键）按键再开机上电，治具进入电源深度测试模式。此模式下，MODE键可以控制电源开关机，UP和DOWN按键可以控制电源的输出电压，电压分为0~31个档位可调节。 显示区域内容说明：

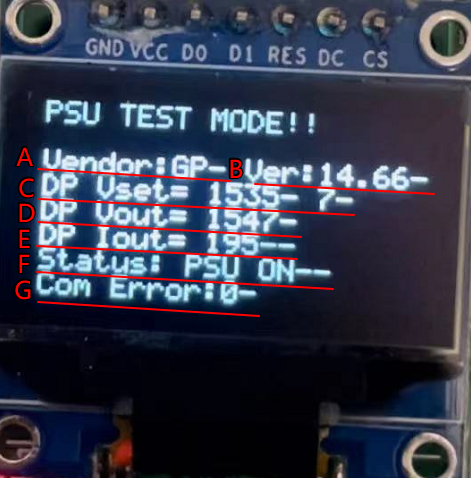

A：”Vendor：GP” 电源厂商代码 （GP：高斯宝AR：安瑞QB：千本）
B：”Ver:14.66” 电源固件版本为14.66 C：”DP Vset=1535 -7 ” 电源输出电压设置为7档15.35V。 D：”DP Vout=1547 ” 电源当前实际输出电压为15.47V
E：”DP Iout=195 ” 电源当前实际输出电流为1.95A F：”Status:psu ON” 电源输出状态，ON为开，OFF为关。 G：”Com Error:0” 电源数据通信错误计数。若不为0，则 表示电源存在通信故障，电源不受控制板的控制。
3.2 算力板测试 1）快速链通测试（该模式使算力板发热较小，可不接风扇供电线和散热风扇） 不接USB串口时，可通过显示屏查看测试结果，接USB串口时，找到正确COM口，使用115200波特率打开串口，查看测试详细信息。

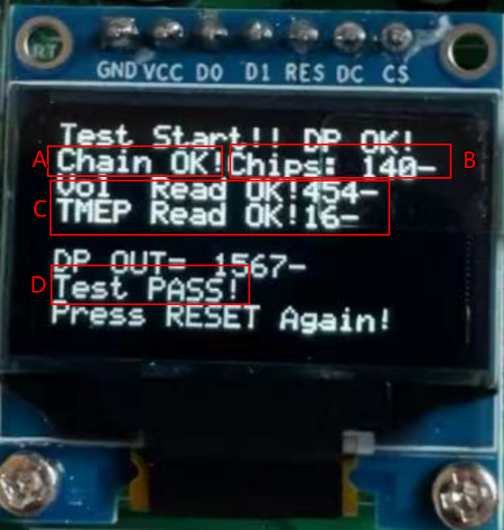

A：“Chain OK!” 算力板链通提示。 B：“Chips：140-”算力板芯片数提示，共140颗。 C：“Vol Read OK!454-”算力芯片电压读取成功提示。 平均每级电压为454mV。 “TEMP Read OK!16-” 算力芯片温度读取成功提示。 平均每颗温度为16℃。 D：“Test PASS！” 算力板测试结论为通过。
2）全流程测试（挖矿测试除外，该模式会使算力板发热较大，必须接好风扇供电线和散热风扇，保持良好散热环境） 正常情况不会进入全流程测试模式，仅当治具通过USB与电脑链接时，并且上电前按住 调试模式功能按键12不松开，上电后串口打印信息提示下方内容后再松开。 “----Enter Debug Mode!----” “Please input PowerOn VID value(0~31, default 0):” LED显示屏显示“DEBUG MODE:.” 此时进入全流程测试模式。 （进入该模式前，请将治具的算力板接口与待测板接好，风扇供电和风扇驱动口也连接好后，再进行上电）
步骤1：“Please input PowerOn VID value(0~31, default 0):” 根据提示用键盘设置测试时电源的输出电压，即算力板的启动电压。输入0~31后按回车键确认，数值越小，输出电压越高（12V~16V）。超出范围需重新输入。
步骤2：“Please input working PLL frequency MHz of Board 0(120~1400, default0):” 根据提示用键盘设置测试时算力板的运行频率。输入120~1400后按回车键确认，数值越大，功耗越大。超出范围需重新输入。
步骤3：“Press enter to set pll!” 待成功读取算力板电压和温度后，在提升运行频率前，会提示上述信息，按回车则确认进行频率提升。如算力板链不通，则进入维修模式，给算力板不间断发送维修指令，并保持电源不断电，可使用示波器逐级寻找故障芯片。
步骤4：“Press enter to change vid!” 算力板运行频率提升到指定值后，出现上述提示，即可自动进行5次电源输出电压的改变，每次改变可观察算力芯片的电压变化。

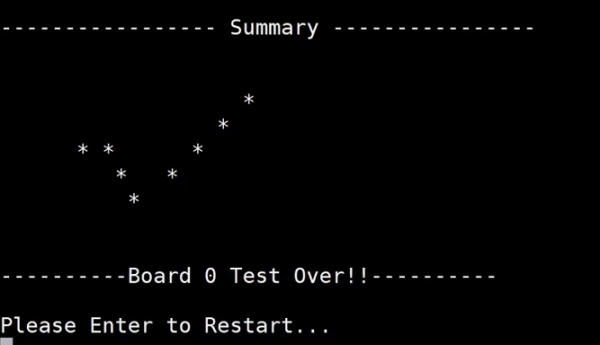

步骤5：测试结束，观察测试结果的打印输出。
|
