蚂蚁算力板通用治具（蚂蚁智能测试终端）使用说明

显示全部楼层 · 2022-2-7 12:24:00

蚂蚁算力板通用治具（蚂蚁智能测试终端）适用机型：BTC，ZEC，LTC，Dr3，Dr5等机型。
此治具可以单独使用，不需要连接电脑,减少工作台空间的占用，提高修复和测试的效率。
使用方法与旧版小屏幕蚂蚁治具基本相同，搬运母片，安装测试卡，就可以进行测试和维修了。
旧版治具使用教程:
蚂蚁1.0治具使用手册(适用于S9、S9i、S9j、R4、DR3、T9、Z9...
https://kuangji888.com/forum.php?mod=viewthread&tid=36
(出处: 矿机维修网)
蚂蚁 V1.2测试治具使用手册(适用S9系列、S11、S15、T15、DR5、...
https://kuangji888.com/forum.php?mod=viewthread&tid=37
(出处: 矿机维修网)
蚂蚁S17+、T17+、S17e、T17e、S19系列治具使用教程
https://kuangji888.com/forum.php?mod=viewthread&tid=327
(出处: 矿机维修网)

一、准备工作
工具：电烙铁（90W或以上）
热风枪，万用表。
排线：S9排线1条
调压线1条
风扇：测试大算力机型需要4个12CM矿机风扇（转速6000转以上，注意安装防护网小心被风扇叶子割伤）
电源：治具使用DC12V电源进行供电
TF卡：根据需要烧录测试程序。注意：测试前都需要搬运对应的机型母片程序到治具才能正常测试。

二、硬件连接说明

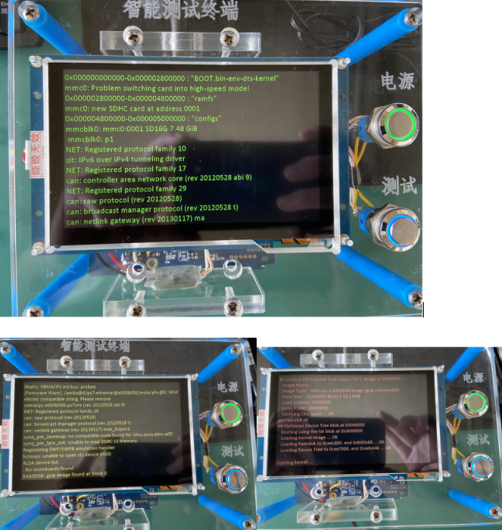

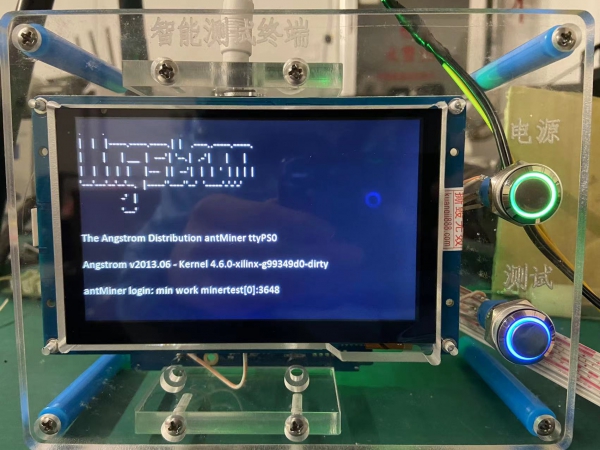

1.按下治具“电源”按键后，治具开始加载测试程序出现下图界面时，表示治具已经开机，可以测试了。

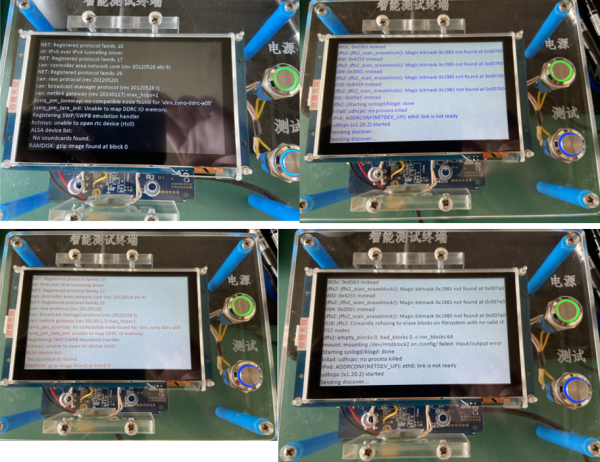

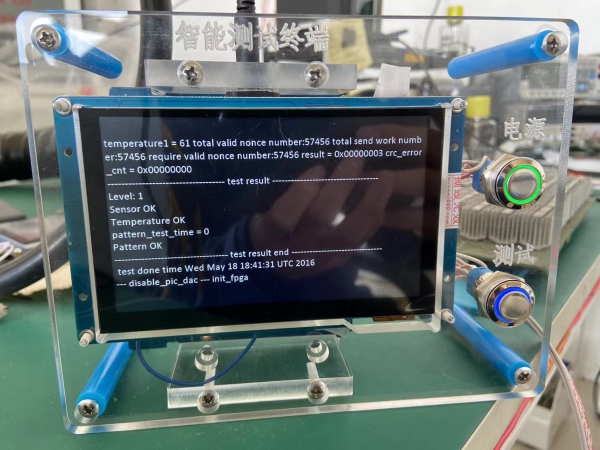

2.按下治具“测试”按键，治具开始测试算力板，并打印测试结果到触摸屏上，可以上下滑动，来查看测试信息。

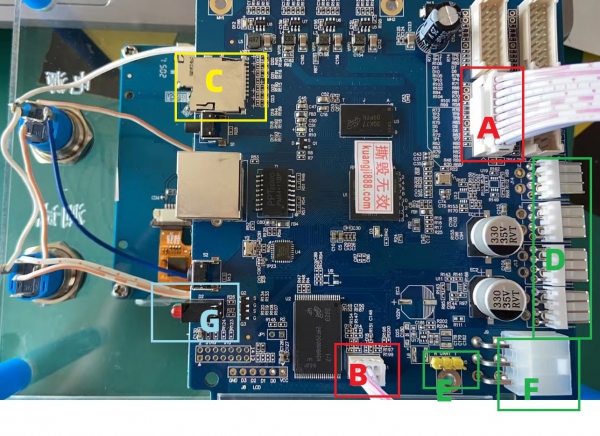

3.治具的接口和指示灯说明：

A：连接到要测试或者维修的算力板。
B：连接到apw8，apw9，apw9+，apw12电源的调压线端口。
C：内存卡插座（TF卡，记忆卡，更新治具底层文件和运行算力板测试程序）。
D：连接散热风扇(也可以将风扇单独连接到电源上，防止质量不好的风扇烧坏治具）
E：连接电脑使用的串口（治具屏幕可以和电脑端同步显示测试结果，需要自行购买串口线）

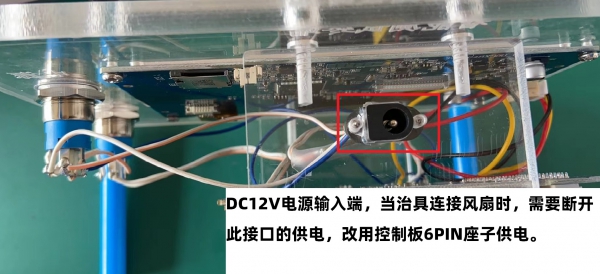

F：控制板原供电接口（治具赠送专用电源，不需要使用此接口，如果治具连接风扇，需要断开治具DC电源端，改用此接口供电）
G：治具运行状态指示灯，当更新母片程序时，红灯和绿灯同时闪烁30秒以上，程序更新完成。

三、更换算力板测试程序

首先将治具程序卡中的“母片“用读卡器连接到电脑，选择对应型号的矿机母片（搬运程序），解压缩到一张空内存卡中然后把内存卡插到治具上面，等到控制板红绿灯持续闪烁30秒以上，取下内存卡，插入对应的算力板测试程序卡方可进行测试。

注意！！
将apw8以上的电源连接到算力板的时候，请注意正负极是否连接正确！

治具默认配置的文件是测试算力的，测试期间会产生热量，要注意对算力板的散热。

治具启动前，先检查测试配置文件是否处于维修模式下。治具启动前需检查SD卡config文件，在repair=1模式下。否则，运算板资料会清空，清空资料的运算板整机不能启动。

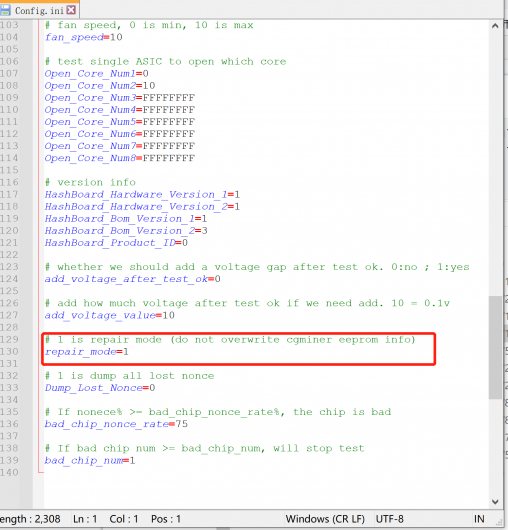

治具配置文件（config.ini)
说明：repair=0，测试会覆盖eeprom，整机需要重新扫频；
repair=1，测试不会覆盖eeprom资料，不影响整机测试和算力。

我们承诺本教程并非一劳永逸，固守不变的文档。我们会根据论坛上大家的反馈意见，以
及使用过程中发现的问题，不断的修正和优化教程。

应客户需求，蚂蚁测试架在下单时，可根据自己的实际情况，对字体颜色和背景，进行个性化定制，包括但不限于以下图片中的配色；已经购买的用户，如果想修改字体颜色，我们将提供技术支持，进行远程升级。
