蚂蚁算力板通用治具(蚂蚁智能测试终端)使用说明

[复制链接]

169

主题

217

帖子

1万

积分

Administrator

Rank: 9Rank: 9Rank: 9

积分
13438
发表于 2022-2-7 12:24:00 | 显示全部楼层 |阅读模式
蚂蚁算力板通用治具(蚂蚁智能测试终端)适用机型:BTC,ZEC,LTC,Dr3,Dr5机型,此治具可以单独使用,不需要连接电脑,减少工作台空间的占用,提高修复和测试的效率。

一 、准备工作
工具: 电烙铁(90W或以上)
热风枪,万用表。
排线:S9排线1条
调压线1条
风扇:测试大算力机型需要4个12CM矿机风扇(转速6000转以上,注意安装防护网小心被风扇叶子割伤)
电源:治具使用DC12V电源进行供电
TF卡:根据需要烧录测试程序。注意:测试前都需要搬运对应的机型母片程序到治具才能正常测试。

二、 硬件连接说明

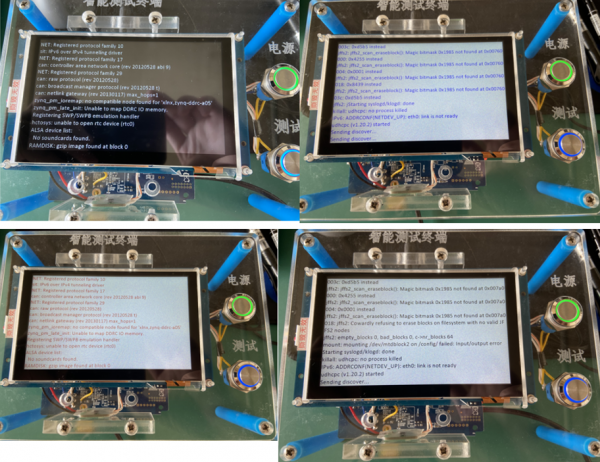

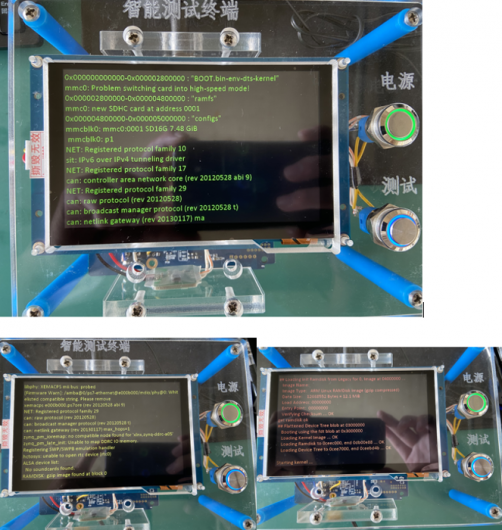

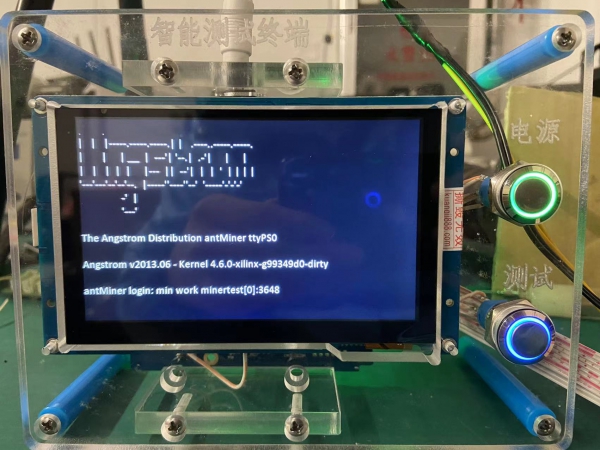

1.按下治具“电源”按键后,治具开始加载测试程序出现下图界面时,表示治具已经开机,可以测试了。

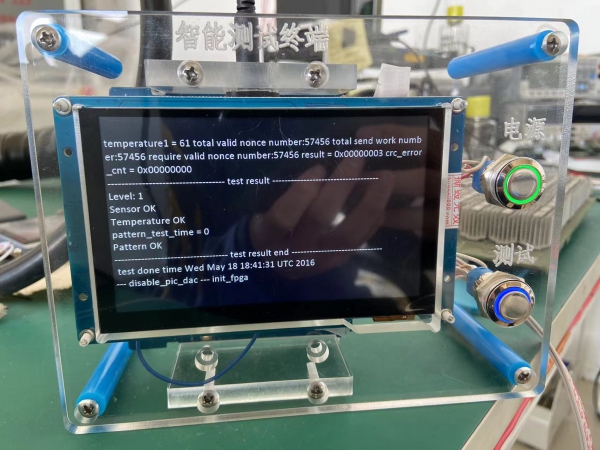

2.按下治具“测试”按键,治具开始测试算力板,并打印测试结果到触摸屏上,可以上下滑动,来查看测试信息。

好用的算力板


坏的算力板

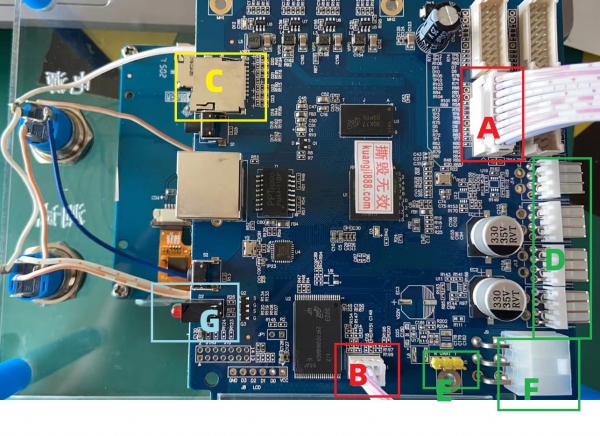

3.治具的接口和指示灯说明:
A:连接到要测试或者维修的算力板。
B:连接到apw8,apw9,apw9+,apw12电源的调压线端口。
C:内存卡插座(TF卡,记忆卡,更新治具底层文件和运行算力板测试程序)。
D:连接散热风扇(也可以将风扇单独连接到电源上,防止质量不好的风扇烧坏治具)
E:连接电脑使用的串口(治具屏幕可以和电脑端同步显示测试结果,需要自行购买串口线)

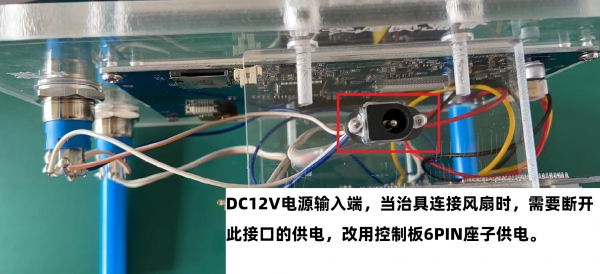

F:控制板原供电接口(治具赠送专用电源,不需要使用此接口,如果治具连接风扇,需要断开治具DC电源端,改用此接口供电)

G:治具运行状态指示灯,当更新母片程序时,红灯和绿灯同时闪烁30秒以上,程序更新完成。

三、更换算力板测试程序

首先将治具程序卡中的“母片“用读卡器连接到电脑,选择对应型号的矿机母片(搬运程序),解压缩到一张空内存卡中然后把内存卡插到治具上面,等到控制板红绿灯持续闪烁30秒以上,取下内存卡,插入对应的算力板测试程序卡方可进行测试。


注意!!
将apw8以上的电源连接到算力板的时候,请注意正负极是否连接正确!

治具默认配置的文件是测试算力的,测试期间会产生热量,要注意对算力板的散热。

治具启动前,先检查测试配置文件是否处于维修模式下。治具启动前需检查SD卡config文件,在repair=1模式下。否则,运算板资料会清空,清空资料的运算板整机不能启动

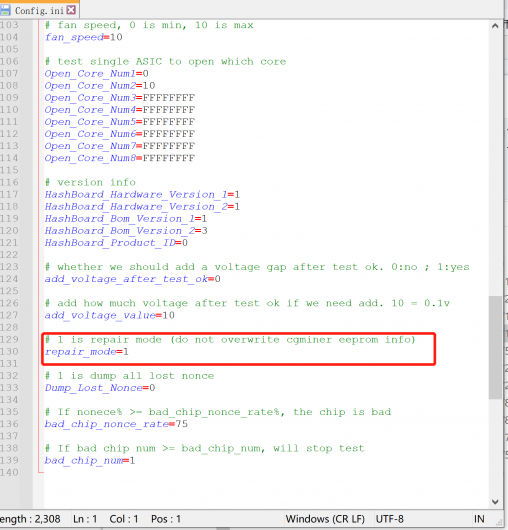

治具配置文件(config.ini)
说明:repair=0,测试会覆盖eeprom,整机需要重新扫频;

          repair=1,测试不会覆盖eeprom资料,不影响整机测试和算力。



我们承诺本教程并非一劳永逸,固守不变的文档。我们会根据论坛上大家的反馈意见,以
及使用过程中发现的问题,不断的修正和优化教程。
