蚂蚁S17+、T17+、S17e、T17e、S19系列治具使用教程

[复制链接]

170

主题

218

帖子

1万

积分

Administrator

Rank: 9Rank: 9Rank: 9

积分
13957
发表于 2020-8-6 16:44:50 | 显示全部楼层 |阅读模式
一 、准备工作
  • 平台:电脑(win10 系统)。
  • 工具: 电烙铁(60W) 焊锡丝。
  • 治具:ZJ0001000001运算板测试治具,官网购买。
  • 排线:治具赠送 1 条2*9PIN,脚间距2.0mm,长度60cm。
  • 调压线:治具赠送 1 条调压线 长度150mm,如长度不够需要自己做延长。
  • 风扇:17E,17+ 机箱,或4个风扇需要上下散热。
  • 电源线:过电流大于等于40A以上,以免衰减电压影响测试结果。
  • 电源:12V >4A DC 3.5mm 接口,淘宝搜索 12V 电源适配器。或用 APW3 电源。
  • TF卡:先搬运对应机型的治具母片后再烧录对应机型的测试程序, 官网下载界面有对应机型的母片和测试程序,需要通过蚂蚁培训合格后开通权限后即可下载。
  • USB 转串口:CP210X 系列或 TL43X 系列,可淘宝搜索 USB 转 TTL。
  • 杜邦线:公母 3P >30cm,一般串口带的即可。
  • 螺丝刀或电批:用于拆装运算板螺丝。

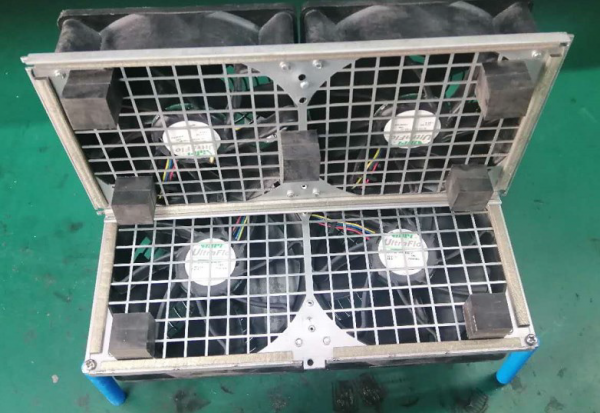

  • 散热风扇(例),测试运算板pattern使用,注意测试过程中不要有金属物体与运算板接触。

二 、硬件连接

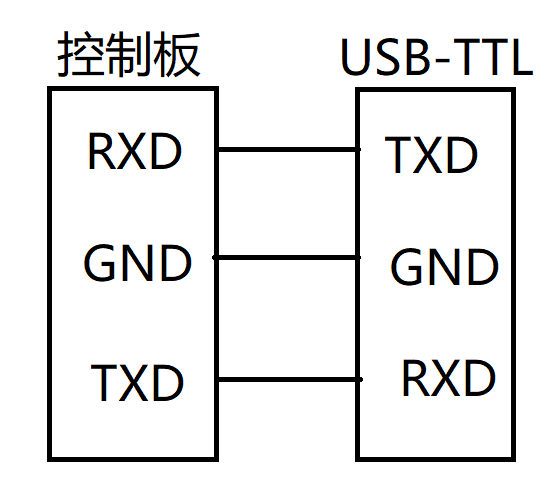

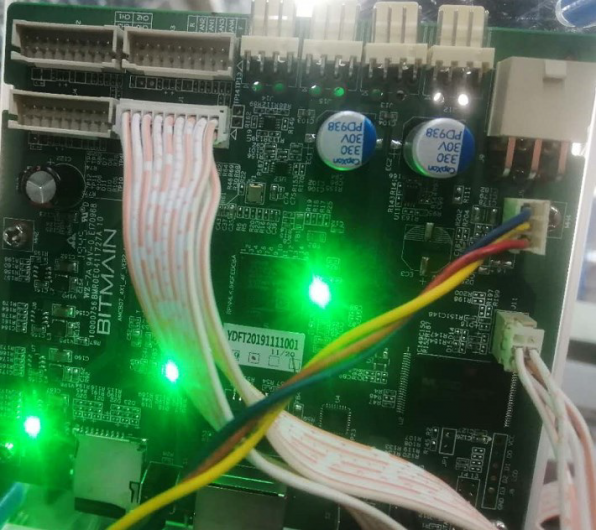

1、先将串口连接好,控制板和串口板连接如图所示:
2、连接串口排针(图片上是用旧风扇的线头做的接口,不用每次都焊接,拆装方便)。连接好排线和调压线,治具启动时调压线必须接好并通电。

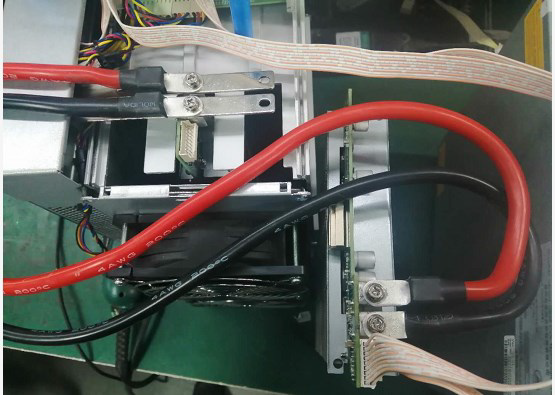

3、运算板连接方式。注意正负极是红正黑负,电源供电线连接反会烧坏运算板。

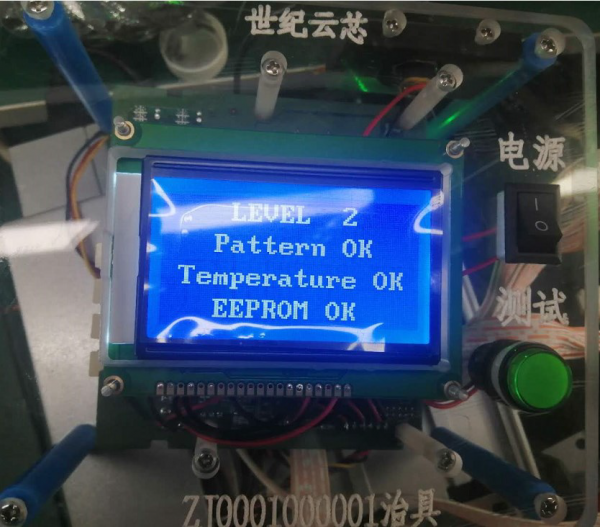

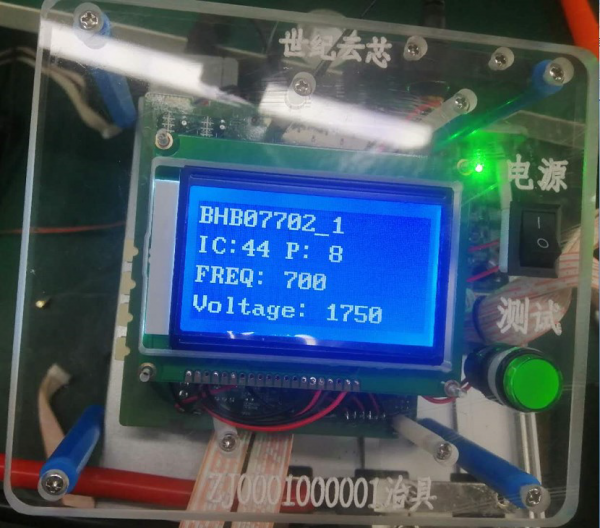

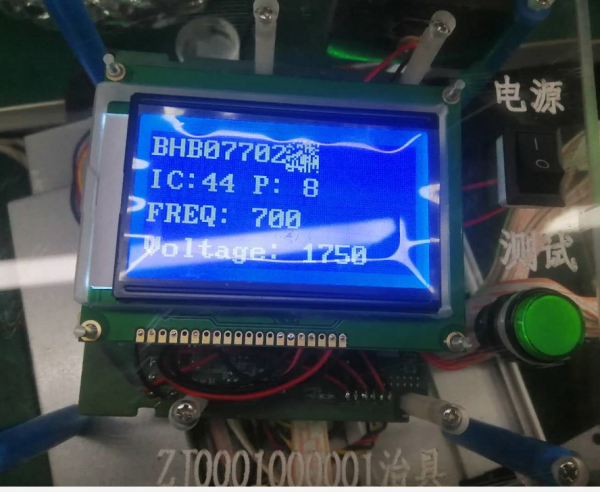

4、烧录对应机型的测试 SD 卡,启动界面。图例为T17+单芯片检测治具启动完成界面,和串口打印测试检测芯片OK界面。
单芯片检测正常。

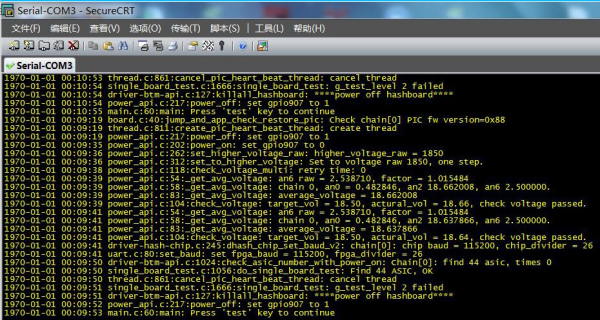

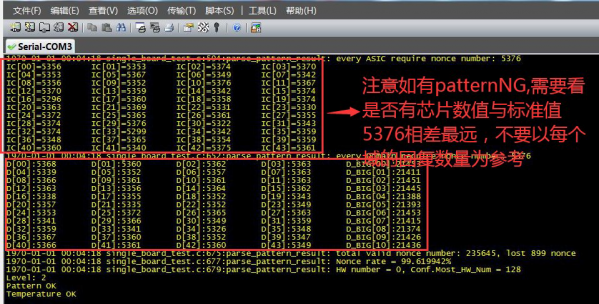

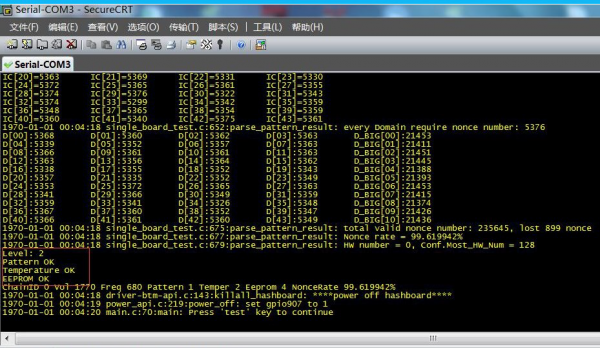

5、测试运算板pattern启动和测试结果界面,维修必须保证配置文件在repair模式下,以免把运算板资料清空,最后测试结果必须都显示OK,整机测试才正常。

6、Pattern结果以倒数第二项为准,最后的测试结果是电压域以免影响判定。


三 、软件安装
1、下载软件
  • 软件:SecureCRT、CP210X 驱动车程序(第一次插入时系统会自动安装)。
  • 串口插入电脑,系统会自动安装好驱动(如果个别电脑无法主动安装驱动,请自行下载对应的驱动程序,手动安装)。

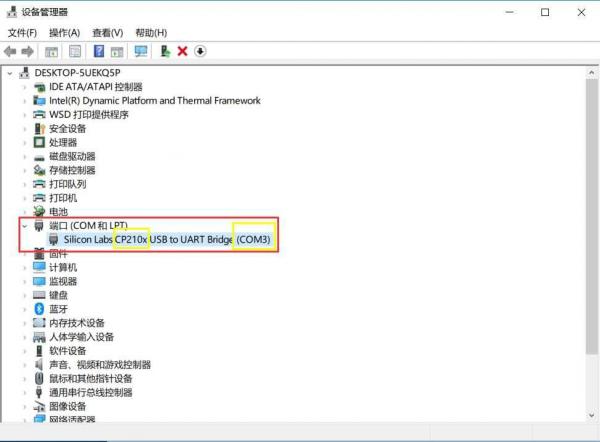

  • 点击计算机--右键--属性--设备管理器,找到端口选项。驱动和端口序号如下图,如果没有,需要检查串口板和下载对应的驱动。
  • 官网下载界面有对应机型的母片和测试程序,需要通过蚂蚁培训合格后开通权限后即可下载。
  • 下载 SecureCRT 软件,并安装好。
2、软件设置

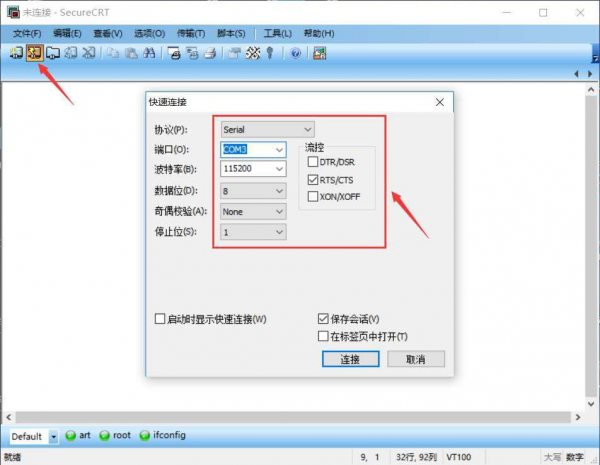

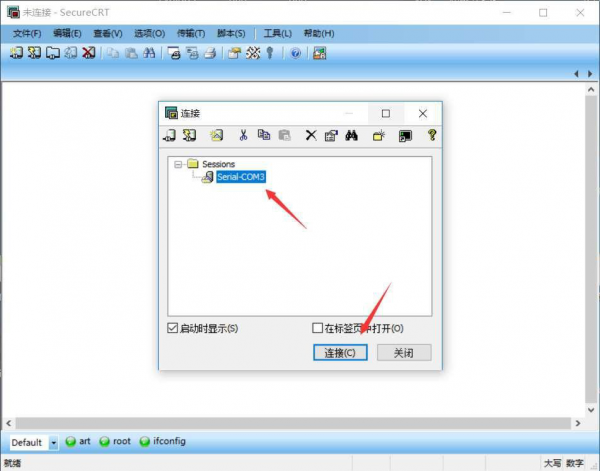

  • 打开软件,选择 COM 口,与设备管理器里的端口需要相同,然后点连接。
  • 如果不能自动选择,请按照如下设置。
