[维修指导] 蚂蚁S19维修指导

[复制链接]

169

主题

217

帖子

1万

积分

Administrator

Rank: 9Rank: 9Rank: 9

积分
13438
发表于 2020-8-5 17:33:22 | 显示全部楼层 |阅读模式
本手册包括了以下内容:
一、维修平台/工具/设备准备要求
二、维修要求
三、治具制作及注意事项
四、原理概述
五、运算板常见不良现象及排查步骤
六、控制板问题导致以下问题
七、整机故障现象
八、其他注意事项

1、平台要求:静电皮维修工作台(工作台需接地),防静电手环及接地。2、设备要求:恒温烙铁(350 度-380 度),尖头烙铁头用于焊贴片电阻电容等小贴片;热风枪、BGA 返修台用于芯片/BGA 拆卸焊接;万用表,加焊钢针且套上热缩套管,方便测量(推荐福禄克);示波器(推荐安捷伦)、网线(要求:连 Internet、网络稳定)3、 测试工具要求:APW12 电源(APW12_12V-15V_V1.2 及电源转接线(自己制作:电源正负极使用粗铜线连接电源和算力板,建议使用 4AWG,长度在 60cm 以内的铜线,),用于运算板供电使用;使用 V2.2010 控制板的测试冶具。测试治具的电源正负极需要安装放电电阻,建议使用 25 欧姆,100W 以上的水泥电阻。4、维修辅助材料/工具需求:锡膏千柱 M705、助焊剂、洗板水加无水酒精;洗板水用于清理维修后助焊残留物;导热凝胶(规格:Fujipoly SPG-30B)用于维修后涂抹在芯片表面上;植球钢网、吸锡线、锡球(球径建议 0.4mm);更换新的芯片时,需要把芯片引脚值锡后再焊接到运算板,芯片表面均匀涂抹导热凝胶后再锁大散热片。

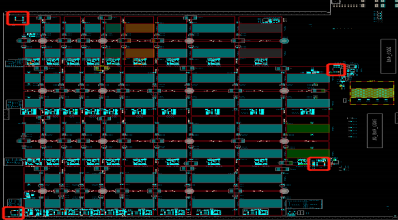

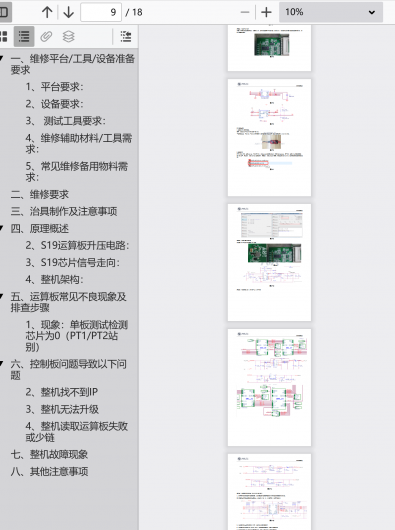

S19维修指导.pdf
