L3+运算板维修指导(Chi ver.)
本册内容:主要讲述对 L3+ 运算板各种故障进行排查,怎么利用测试盒子进行准确定位。
范围:适用于所有
L3+ 生产,售后,外协维修现场
一、 维修平台要求
1、恒温烙铁350 度-400 度),尖头烙铁头用于焊贴片电阻电容等小贴片。
2、 热风筒用于芯片拆卸焊接,注意不要长时间加热以免 PCB 起泡。
3、 APW3 电源
输出 12V、 133A Max),用于运算板测试量测使用。
4、万用表
摄子L3+ 测试冶具有条件的可配置示波器
5、助焊剂、洗板水加无水酒精
洗板水用于清理维修后助焊残留物及外观。
6、植锡治具
植锡钢网锡膏更换新的芯片时必须要给芯片植锡。
7、导热胶黑色( 3461)
用于维修后重新粘上散热片。
二、 作业要求事项
1、 维修人员必须具备一定的电子知识一年以上的维修经验对 QFN 封装焊接技术掌握娴熟。
2、 维修后运算板必须测试两遍以上都为 OK
方可通过
3、 更换芯片时注意作业手法更换任何配件后 PCB 板无明显变形, 检查更换零件和周边有无少件开路短路问题。
4、 确定维修工位对象与相应测试软件参数、测试冶具。
5、 检查工具
冶具是否能正常工作

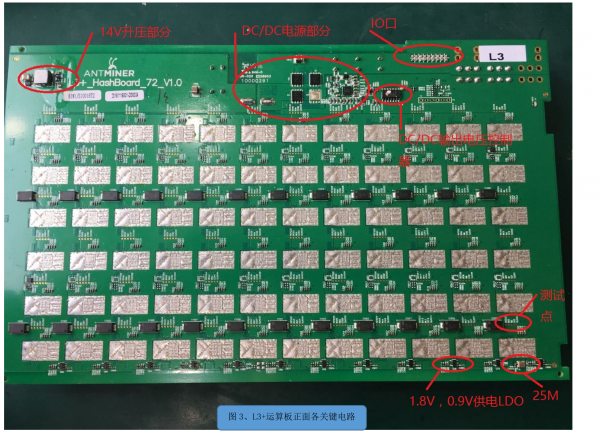

三、原理与结构:
● 原理概述
1.L3+ 由 12 个电压域串联而成每个电压域有 6 颗 BM1485 芯片全板共有 72 颗 BM1485 芯片。
2.BM1485 芯片内置了降压二极管
带降压二极管功能的由芯片指定引脚决定。
3.L3+时钟为 25M 单晶振
以串联的方式由第 1 个芯片向最后一颗芯片传递
4.L3+ 每个芯片背面有独立小散热片
背面小散热片是在板初测过后在 IC 背面通过导热胶固定。 维修更换芯片测试通过后,需要在 IC 面均匀涂
抹黑色导热胶,并加热固定。


本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
