蚂蚁APW11电源维修指导书(APW111721a)

[复制链接]
查看114 | 回复0 | 2024-11-15 19:53:48 | 显示全部楼层 |阅读模式
本册内容:主要讲述对 电源 APW11 水冷电源各种故障进行排查,怎么利用测试工具进行准确定位。

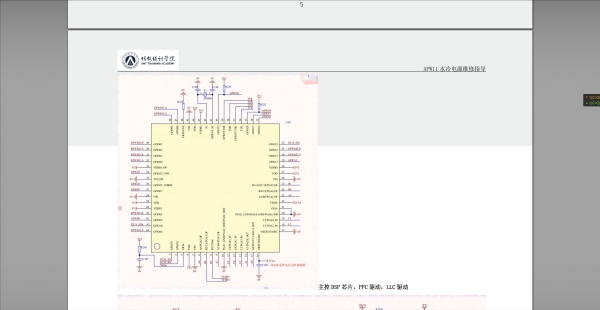

三、电源的原理与结构
1、原理概述
1.1 APW11 由 2 个大板,1 个水冷板加侧边及上下外壳组成,正常一路三相电输入接 AC380V 有 DC 两路输出电压,分别为(OUT2)辅路 SB 12V,
(OUT1)主电压输出 17V-21.6V 可调由 PIC 端口与矿机通讯控制。
1.2 性能特点及使用范围说明如下:
1>.APW111721a电源是比特大陆公司设计生产的一款高效率直流电源,单路三相交流电输入,2路直流电输出:
2>. 直流输出1(OUT1):17V-21.6V电压可调输出,电流最大可达到300A;
3>. 直流输出2(OUT2):12V固定电压输出,电流可达到1A。
4>.OUT1最大可输出6500W直流电功率,不同电压下,电流不同,功率不同,适合于服务器和挖矿机类等对电源要求严格的场合;
5>. OUT2可为控制板供电,亦可满足12V电压0.5A电流以内的DC负载、电路或其它设备使用。
1.21  APW111721a 具有以下特点:
 380-415V AC宽电压输入,频率50-60 Hz;
 主动功率因数校正功能,PF>0.99(满载);
 输出电压可调,可远程控制;
 可远程控制开关机,支持与上位机通信;
 小于1%的输出纹波;
 具有输入欠压保护、输出短路保护、过载保护、过温保护功能;
 具有输入功率,输入电流上报功能;
 最高转换效率高达96%;
 小尺寸高功率密度;
 选用高品质器件通过合理的方案设计保证了产品的稳定可靠,可在45℃水温及50℃以内的高温环境长期满载工作。


说明: APW11 水冷电源为上大板与下板连接一起才能工作,因此在维修时拆板后,如需测试需在大板 PFC MOS 以及 LLC MOS 底放导热垫与散热板
功率器件能散热,方可以上电。 如需常时间测试需接水冷系统散热。


APW111721a 水冷电源维修指导(学院版)2022.7.5.pdf

2.58 MB, 下载次数: 0, 下载积分: 体力 5

售价: 1000 下载币  [记录]  [购买]
